在电子测量与信号分析领域,瞬态波形数字化仪作为捕捉高速信号瞬时变化的关键设备,扮演着不可或缺的角色。Tektronix公司于上世纪七十年代推出的R7912及其后续型号7912AD,成为了波形数字化技术发展的里程碑。它们不仅为高频信号的采集和分析设立了新的标准,也广泛应用于航空航天、防御、电子研发等多个领域,推动了相关技术的进步。1973年,Tektronix发布了7912高速数字化仪,首次实现了使用7A19垂直放大器插件达到500 MHz带宽的突破。通过使用7A21N插件直接访问阴极射线管(CRT)偏转板,其带宽进一步提升至1 GHz,极大地拓宽了仪器的适用范围和测量精度。R7912采用模拟波形采样技术,能够实现高精度、快速的信号波形捕获,满足复杂瞬态信号的分析需求。
该仪器的性能在1973年11-12月的Tekscope杂志中得到详细介绍,技术人员和科研人员通过这份资料深入了解了其设计理念和实际运用。1975年,Tektronix的一篇TekWeek报道揭示了一个庞大的波形数字化系统,该系统包含26台7912D数字化仪,总价值约五十万美元。这个系统应用于美国空军武器实验室,在TRESTLE试验现场进行电磁脉冲(EMP)抗干扰评估。该系统分为两部分,分别监控Marx发生器输出及目标中部署的传感器,显示了该仪器在防御测试领域的关键作用。R7912的复杂系统应用并不仅限于军事用途,一张疑似为波音设计的大规模R7912安装照片体现出其工业领域的广泛应用。1975年,Tektronix发布了一款基于R7912的波形数字化仪仪器架系统,集成迷你计算机、图形终端以及视频显示设备,使得高端波形分析设备实现系统化与自动化,极大地提升了测试效率与数据处理能力。
随后,1978年推出的7912AD数字化仪,则在原有产品基础上增加了可编程功能,支持完整的测量参数配置,全面实现了IEEE488(GPIB)接口,且内置信号处理能力,使用户能够灵活自定义采集与分析流程。这一升级使7912AD更适合复杂和多变的科研实验及工业环境,提高了测量的精度和自动化水平。1979年,Tekscope第11卷第1期详细报道了7912AD的功能特点,展示了其在高端波形采集领域的卓越性能。1977年的一份产品宣传册同样从技术和市场角度介绍了7912AD波形数字化仪,成为当时业界关注的焦点。同年,TekWeek还发布了迄今为止Tektronix最大规模的系统介绍,该系统由112台7912AD组成,用于在极端电磁环境下对航材进行测试。有分析认为,该系统同样部署于TRESTLE试验现场,服务于美国空军武器实验室长达数十年,显示了该仪器的稳定性能和重要影响力。

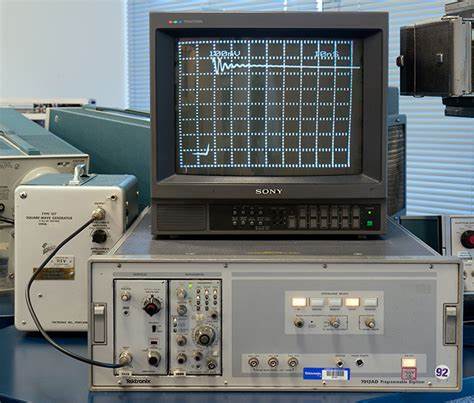

IEEE《核科学汇刊》(1983年2月)的一篇综述文章中也收录了7912AD波形数字化仪,肯定了其在千兆赫带宽单次瞬态示波器领域的优势。vintageTEK博物馆收藏的7912AD机型配备7A29垂直和7B85水平插件,配合Type 107方波发生器实现极短上升时间3纳秒的精准测试,体现了其高性能硬件设计。博物馆中还陈列了7912扫描转换CRT及相关影像资料,为历史爱好者和技术研究人员提供了实物参考和学习资源。除上述两款高端产品外,市场上同期还有1979年推出的较低成本型号7612AD,具备80 MHz带宽的基本波形数字化功能,满足入门级用户对于波形采集的需求。1982年7612D广告也反映出该系列产品在大众市场的普及和认可度。随着数字化技术的不断发展,R7912和7912AD系列数字化仪成为历史上技术创新和应用广度的代表。
它们不仅突破了带宽和速度的传统瓶颈,也率先实现了测量参数的全面编程与数据接口标准化,为后续数字示波器和采集系统奠定了坚实基础。这些仪器的出现推动了航空防御技术、电磁兼容测试、半导体特性分析等多个技术领域的革命。其稳定性和高性能曾被多次运用于军工复杂测试环境,比如EMP脉冲响应测评和高能物理传感器捕获,保证了关键试验数据的准确和完整。同时,这些数字化仪的设计思想和工程实现,也成为现代高速信号处理设备的蓝本。Tektronix通过不断迭代升级,结合计算机和信号处理技术,大幅提升了仪器的功能自动化,使测试过程更便捷高效。对于科研人员和工程师而言,R7912与7912AD不仅是测量工具,更是一种推动科学进步的技术平台。
总结来看,R7912及7912AD瞬态波形数字化仪代表了20世纪电子测量设备的发展巅峰。它们将高速采样带宽、实时信号处理及系统编程完美结合,开创了高性能波形捕获的新纪元。虽然随着数字技术的演进,现代示波器和数字化仪已经更为先进,但这两代仪器的技术创新依然具有重要借鉴价值。收藏与研究这些历史设备不仅能帮助理解电子测量技术的演进轨迹,也让人们见证了人类在高速信号捕获领域的智慧与创造力。Tektronix的这一系列数字化仪为电子测试行业树立了标杆,影响深远,值得每一位电子工程师和技术爱好者深入探究和学习。 。
