在极端低温环境中,金属材料的力学性能往往面临严峻挑战,尤其是强度和塑性的兼得难题。随着科技进步和应用需求的增长,寻找能够同时满足高强度与优越延展性的低温结构材料成为科研领域的热点。近期,针对CoNiV基合金中实现卓越低温力学性能的研究取得了突破性进展,尤以双尺度化学有序结构的设计理念引起广泛关注。本文将全面解析这种独特的结构如何通过精细的纳米尺度调控,实现材料在极低温度下的性能飞跃,并探讨其科学内涵与未来应用潜力。 传统材料强化机制主要依赖如析出强化、固溶强化等方法提升合金强度,然而这些方法在低温条件下常伴随着塑性显著降低的问题。特别是大尺寸沉淀相的形成,虽能有效阻碍位错运动,但同时会造成位错堆积,形成局部应力集中,进而诱发裂纹萌生与材料脆化。
面对这些固有不足,研究者们将目光转向原子尺度的微观结构调控,试图探索新型强化机制以破解低温脆性困境。 在CoNiV基合金体系中,共存有两种显著不同的化学有序结构,一是亚纳米尺度的短程有序域(SRO),二是纳米尺度的长程有序域(LRO)。这两种有序结构在晶体中以极高密度呈现,形成独特的双尺度有序网络。短程有序域尺寸约为0.6纳米,密度达到2.4×10的26次方每立方米;而长程有序域尺寸约为1.6纳米,密度约为4.5×10的25次方每立方米。这种数量庞大且分布均匀的有序结构显著压缩了位错的自由滑移空间,从根本上提升了材料的屈服强度。 为何双尺度有序结构对材料性能提升效果尤为显著?首先,短程有序域对位错运动起到初步阻碍作用。
其高度分散的结构能有效增加位错穿越所需能量,进而提升材料强度。然而,单纯依赖SRO结构虽能增强强度,却难以显著提升材料的应变硬化能力,这意味着材料在屈服后塑性延展性仍然有限。为此,纳米尺度的长程有序域成为关键。 长程有序域通过更加稳定的结构对位错运动产生复杂阻滞,致使位错不得不绕开或发生反复交叉滑移与交织。特别是在低温条件下,NLRO域阻挡部分位错攀移,诱发新的位错源形成,促进位错数量快速倍增。这种嵌套的位错动力学行为显著增强了材料的应变硬化率,有效延缓局部应变集中的形成,使得合金在保持高强度的同时,实现优异的整体塑性。
为了实现上述双尺度有序结构的协同并存,材料设计团队采用了精确的冶金策略。在CoNiV基核心合金中加入微量的铝和钛,通过调控热处理温度与时长,利用元素间的高负混合焓促进L12结构长程有序相的形成,同时保留以V元素为中心的短程有序L11结构。该过程需要细致避免传统大尺寸沉淀相的生长,以保证相界面维持低失配状态,避免应力集中加剧脆性导致性能下降。 在微观结构表征方面,研究者借助高角环形暗场扫描透射电子显微镜(HAADF-STEM)、原子探针断层扫描(APT)及中子衍射技术,成功实现了亚纳米级有序域的精确尺寸与密度测定。其中,APT结合机器学习技术识别显示,SRO域主要表现为V与Co、Ni间的邻近元素偏好配对,呈现L11结构特征;而LRO域则富集Ti和Ni,形成典型的L12长程有序相,且尺寸远小于传统析出相,助力保持界面应力低水平。 力学性能的测评体系围绕77K液氮温区展开。

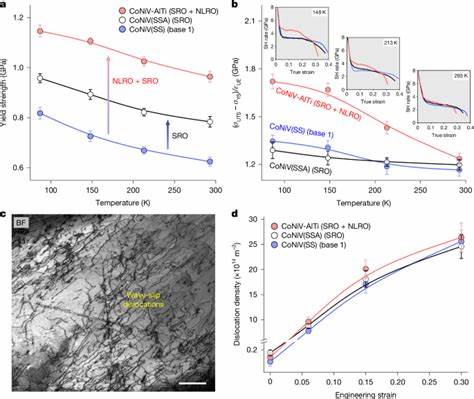

实验显示,相较于仅含固溶强化或单一SRO结构的对照合金,双尺度有序合金实现了约1.2GPa的高屈服强度,同时延伸率达到42.6%,强度与塑性的乘积指标提升约60%,全面超越多种用于低温的高熵及中熵合金。更值得一提的是,其断裂韧性达到338.4MPa·m0.5,显示出优异的抗裂性能,为低温安全运行提供有力保障。 微观变形机制解析揭示,双尺度有序域通过阻滞部分滑移位错,引发位错重组、交叉滑移与新位错源激发。随塑性变形推进,大量非平面位错活动形成复杂网络,大幅度提升了应变硬化能力,有效缓解了以往低温材料中常见的应变局域化和早期断裂问题。不同于传统沉淀硬化导致的应力集中,该有序结构策略避免了大尺寸析出与界面能不匹配,极大提升了整体力学协调性。 温度对这种双尺度有序结构的强化作用也表现出显著依赖性。
随着温度升高,材料堆垛层错能上升,位错滑移模式由主要平面滑移转向波状滑移,长程有序相阻碍位错的能力减弱,应变硬化提升效应逐步消失。因而,此类结构设计策略更适用于液氮及更低温区间的工程应用,如航天、低温储运以及液氢设备等领域。 此双尺度化学有序设计理念也在NiCrFe及CoCrNi基中熵合金体系中得到了验证,显示出良好的通用性和可扩展性。未来,结合计算机辅助材料设计和高通量实验,可进一步优化元素配比和热处理工艺,实现异质有序相的精准调控,为极端环境下的高性能材料开发开辟新的思路。 总之,CoNiV基合金中亚纳米至纳米尺度的双尺度化学有序结构,通过协同阻滞和促进位错演化,实现了在极低温环境下强度与塑性的高效融合。这种突破传统强化思路的纳米结构设计,为低温结构材料的发展提供了科学基础和实践路径,预示着未来功能金属材料朝向更精细微观结构调控迈进的趋势。
随着相关研究的深入,基于双尺度有序结构的合金在航空航天、极地勘探、能源储存等关键领域的应用前景十分广阔,必将推动现代材料科学迈上新台阶。 。
